چکیده
در این مقاله روش کامل اجرای دیوار پیش‌ساخته بتنی از فاز طراحی و تولید پنل تا نصب نهایی و کنترل کیفیت تشریح می شود. موضوعاتی چون انواع پنل، محاسبات وزنی و جرثقیل، نحوه اتصال و درزگیری، عایق‌بندی حرارتی و صوتی، جزئیات مقاومتی و آتش‌سوزی، آزمون‌ها و دستورالعمل‌های ایمنی پوشش داده می شود. هدف ارائه یک راهنمای عملی برای پیمانکاران، مهندسان مسئول و ناظران کارگاهی است.

 تعریف و انواع دیوار پیش‌ساخته بتنی

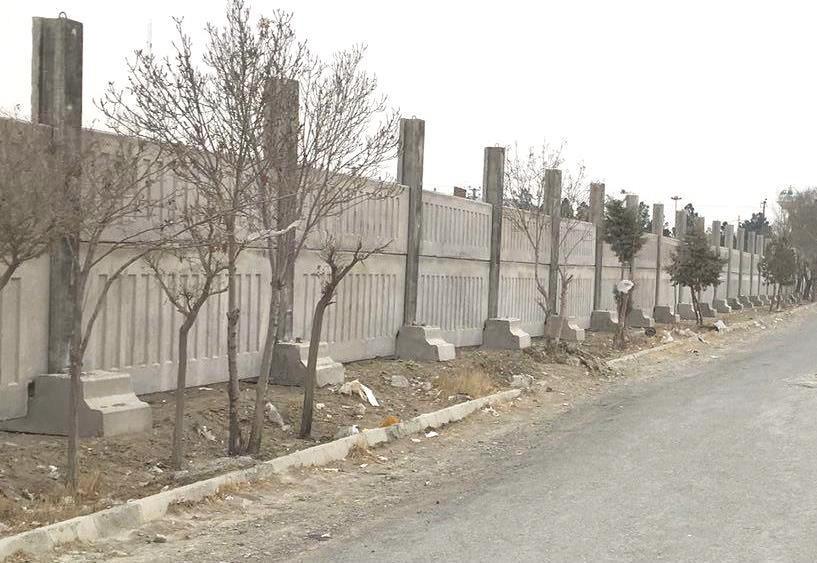

دیوار پیش‌ساخته بتنی (Precast concrete wall) قطعات بتنی قالب‌گیری شده در کارخانه است که برای جداره‌های غیرسازه‌ای و سازه‌ای به کار می رود.
انواع رایج:

پنل توپر (Solid) — برای دیوارهای سازه‌ای و نما
پنل توخالی (Hollow-core) — سبک‌تر، برای دیوارهای داخلی/غیراساسی
ساندویچی (Sandwich) — دو لایه بتنی با هسته عایق (EPS/XPS/PIR) برای عایق حرارتی و صوتی
پنل معماری (Architectural) — دارای پرداخت سطحی ویژه برای نما

مزایا و کاربرده دیوار پیش ساخته بتنی

سرعت اجرا و کاهش زمان کارگاه
کیفیت یکنواخت تولید کارخانه‌ای
کنترل دقیق ابعادی و سطحی
کاربرد در ساختمان‌های صنعتی، مسکونی، دیوارهای جداکننده، فونداسیون‌های خاص و نمای ساختمان
۳. الزامات طراحی و بررسی‌های قبل از اجرا
بررسی نقشه‌های سازه‌ای و پی (Foundation/fill) و اطمینان از صافی و تراز بودن محل نشیمن پنل
بررسی جزئیات اتصالات (پلیت‌ها، انکرها، کلیدهای برشی، درزهای قائم و افقی) و تایید برآورد نیروی اتصال
تطابق با مراجع و استانداردها (مثلاً ACI 318، Eurocode2، استانداردهای ملی) و دستورالعمل‌های تولیدکننده قطعات پیش‌ساخته
تهیه نقشه کارگاهی و دستورالعمل نصب (erection plan) شامل ترتیب جاگذاری، اتصالات موقت و دائمی، نیاز جرثقیل و تجهیزات

تولید، علامت‌گذاری و آماده‌سازی پنل‌های دیوار پیش ساخته بتنی

در کارخانه: قالب‌گیری مطابق نقشه، جاگذاری embedها (پلیت‌های اتصال، قلاب‌های باربرداری)، آرماتورهای لازم، قالب‌بندی برای چینش عبوری لوله یا بازشو
علامت‌گذاری پنل‌ها با شماره سفارش، ابعاد، محل قلاب‌ها و جهت نصب برای نصب در کارگاه
کنترل کیفیت کارخانه ای: مقاومت فشاری نمونه‌ها، ابعاد، تختی سطح و مقاومت لبه‌ها
۵. محاسبات وزنی و تعیین ظرفیت جرثقیل (نمونه عملی)
برای تصمیم‌گیری صحیح در مورد جرثقیل و سخت‌افزار باربرداری، وزن پنل باید محاسبه شود. مثال عددی:

مثال: پنل به ابعاد ۳٫۰۰ × ۶٫۰۰ متر و ضخامت ۰٫۱۵ متر

حجم پنل = 3 × 6 × 0.15 = 2.7 m³
چگالی بتن معمولی ≈ 2400 kg/m³
جرم پنل = 2.7 × 2400 = 6480 kg
نیروی وزنی (وزن) = جرم × g = 6480 × 9.81 = 63,568.8 N ≈ 63.57 kN
محاسبات تنش در تسمه‌ها/سیم‌بکسل‌ها (دو شاخه متقارن):
فرمول برای هر شاخه با زاویه α نسبت به قائم:

T=W2غیر مجاز می باشد⁡αT=frac{W}{2غیر مجاز می باشدalpha}T=2غیر مجاز می باشدαW​مثال: اگر α=30°، غیر مجاز می باشد30≈0.866 → T = 63.57 / (2×0.866) ≈ 36.72 kN
اگر α=0° (عمودی) → T = 63.57/2 ≈ 31.78 kN

نکته: همیشه باید ضریب اطمینان مناسب برای تجهیزات باربرداری در نظر گرفته شود (مطابق مشخصات تولیدکننده و مقررات محلی؛ معمولاً ضریب ایمنی ۴ یا ۵ برای تجهیزات بالابری بررسی می شود).

تجهیزات و ابزار مورد نیاز دیوار پیش ساخته بتنی

جرثقیل با ظرفیت و بوم مناسب، با محدوده کاری و کلاس ایمنی مشخص
قلاب‌های باربرداری، تسمه یا سیم‌بکسل با WLL مناسب
پلیت‌های لایه نشیمن (bearing plates)، شیم (هایی از فولاد/پلاستیک)، ملات ریزدانه غیرفشرده (non-shrink grout)
دستگاه پمپاژ ملات/گروت، شاقول، تراز لیزری، جک و مهاربندی موقت، تجهیزات جوش و برش، مهره و پیچ/انکرهای لازم، نوار آب‌بندی و درزگیرهای الاستومری

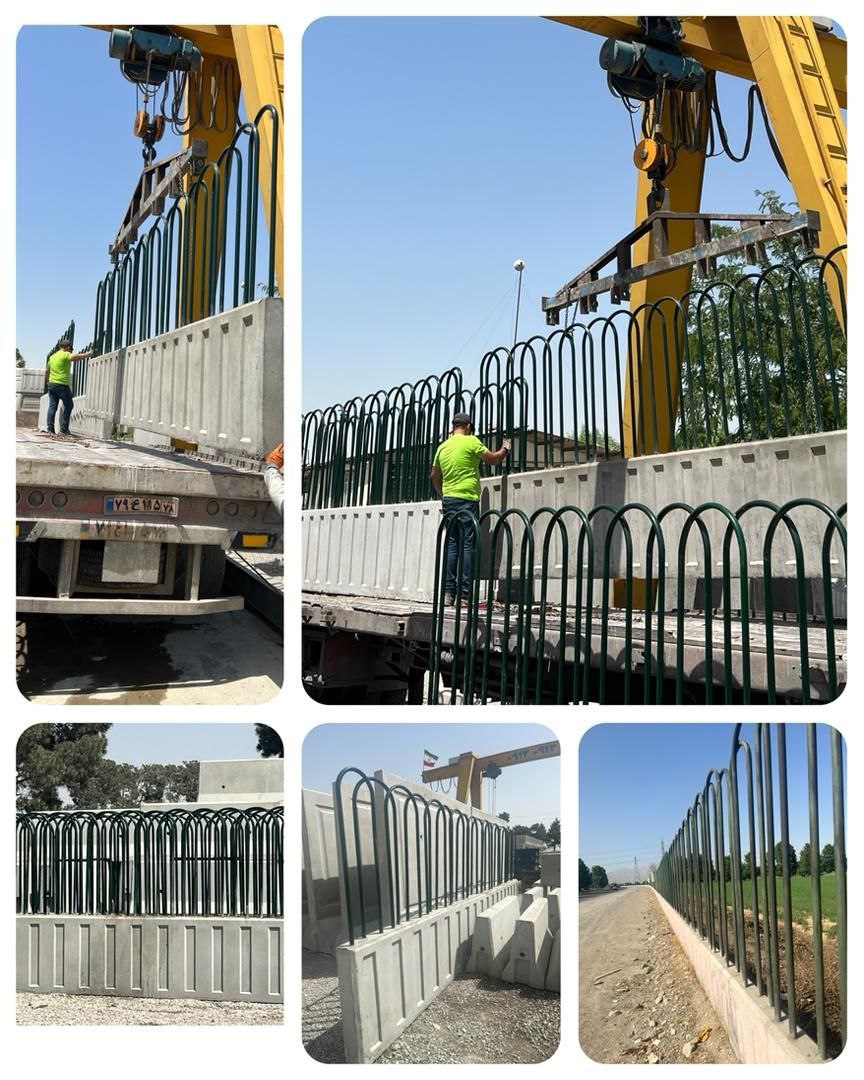

 روش اجرایی دیوار پیش ساخته بتنی-قدم‌به‌قدم

کنترل فنداسیون و تراز: تمیزکاری، نصب پلیت‌های تکیه‌گاه و کنترل تراز با شاقول و تراز لیزری. اطمینان از یکنواختی سطح و قرارگیری شیم‌ها.
برنامه‌ریزی ترتیب نصب: معمولاً از گوشه‌ها و دیواره‌های باربر شروع کرده و به طرف میانی می‌روند؛ برای دیوارهای سازه‌ای توالی باید مطابق محاسبات سازه‌ای باشد.

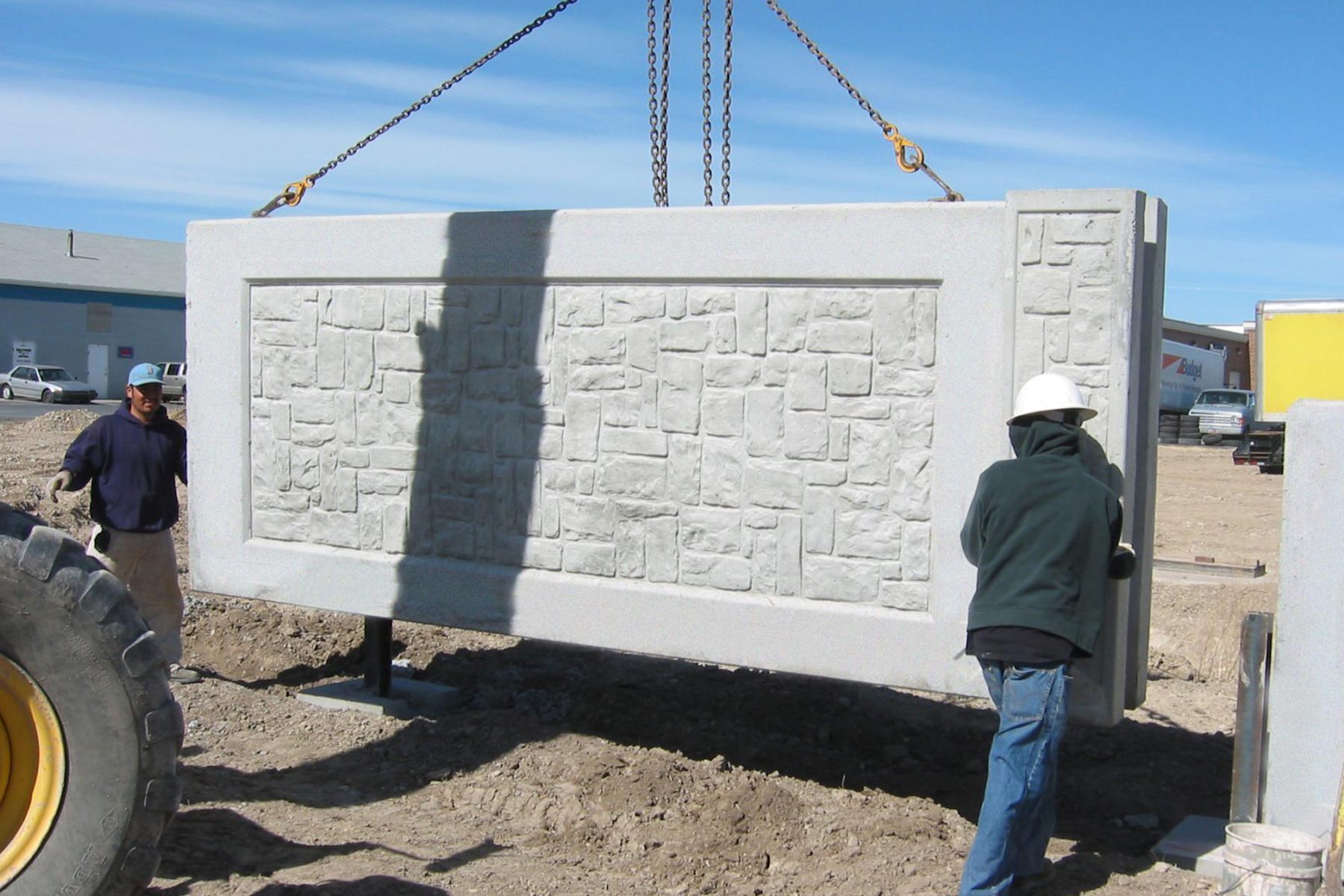

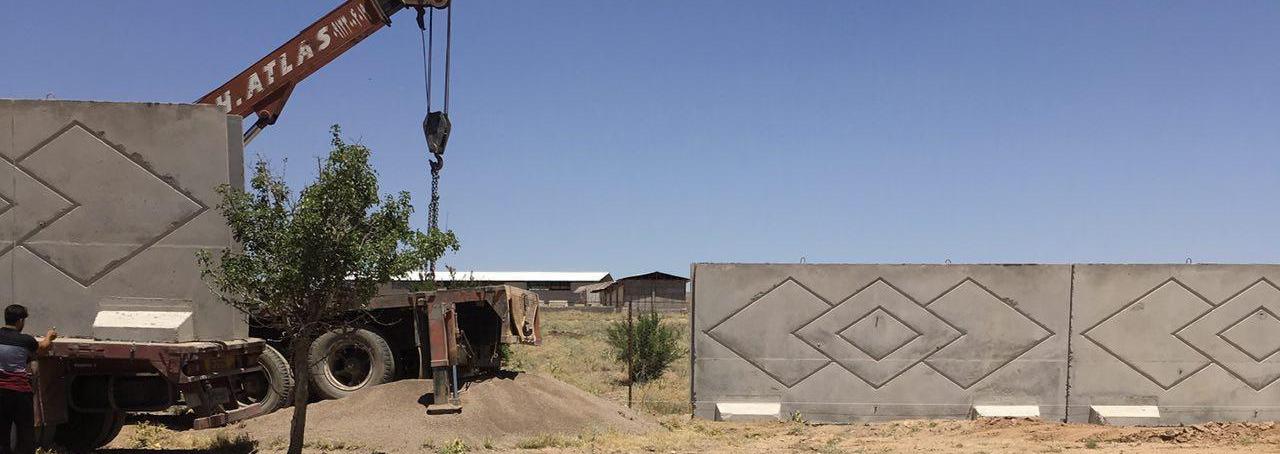

بارگذاری و بلند کردن پنل: قبل از بلندکردن، نقاط باربرداری، اتصالات قلاب و مرکز جرم بررسی شود؛ پلان لیفت تهیه گردد. استفاده از tagline برای کنترل دوران.
قراردهی و تنظیم اولیه: پنل را در محل آورده، با شیم‌ها و پلیت‌ها تراز و شاقولی کنید. درزها را از نظر گپ و نیرو چک کنید.
اتصال موقت و مهاربندی: پس از قرارگیری، مهاربندی موقت (brace) برای جلوگیری از تغییر مکان تا گرفتن گروت یا اجرای اتصال دائمی نصب شود.

اجرای اتصال دائمی: روش های رایج:

گروت ریزی مستقیم (non-shrink grout) در فضای بین پلیت‌ها/پایه‌ها
پلیت‌های جوشی یا پیچ و مهره‌ای: با جوش یا پیچ از پنل به فونداسیون/ستون
میلگردهای دانگل (dowel) یا shear key برای انتقال برش بین پنل‌ها
بتن درجا بین پنل‌ها برای پیوستگی سازه‌ای (در موارد لازم)
درزگیری و آب‌بندی: استفاده از واشر الاستومری، نوارهای ضدآب و درزگیرهای سیلیکونی/پلی‌اورتان؛ در ساندویچ‌ها اطمینان از پیوستگی عایق.
اتصال به سقف/دال: اجرای پلیت انتهایی و گروت/جوینگ برای انتقال بار از پنل به دال یا خرپا.
برداشتن مهاربندی موقت و تکمیل نما: پس از گیرش گروت و تایید صحت اتصالات، مهاربندی برداشته شده و کار نهایی نما انجام می شود.

 جزئیات اتصال و درزها (پیشنهاد جزییات اجرایی)

درز قائم بین دو پنل: قرارگیری shear keys یا dowel، پلیت‌های اتصال با پخ و گروت، نصب نوار آب‌بندی EPDM و درزگیر الاستومری. ضخامت گروت معمولاً 10–20 mm و از گروت غیرجمع‌شونده استفاده شود.
پایه تکیه‌گاهی (bearing): استفاده از پلیت فولادی با ارتفاع شیم قابل تنظیم و در نهایت گروت با تراکم بالا.
قلاب‌های باربرداری: قلاب های موقت یا embedهای تعبیه‌شده باید قبل از برداشتن بار طراحی و تست شوند.
اتصال به ستون/فونداسیون: انکربولت یا پلیت جوشی با مهره و واشر، همراه با گروت برای همسان‌سازی انتقال بار.

کنترل کیفیت و آزمون‌ها

آزمایش مقاومت فشاری نمونه‌های قالب‌گیری شده در کارخانه (مثلاً 7، 28 روز)
کنترل ابعاد و تختی پنل‌ها، بررسی ترک‌ها و انحرافات سطحی
تست کشش/Pull-out برای بازوهای باربرداری و انکرها (در صورت لزوم)
تست نفوذپذیری آب و آزمون‌های آب‌بندی درزها پس از اجرا
تست گروت و نمونه‌برداری از ملات‌های غیر جمع‌شونده

 نکات ایمنی و برنامه لیفت

تهیه و تایید Lift Plan شامل وزنها، نقاط بار برداری، محدوده خطر و مسیر حرکت جرثقیل
تنظیم محدوده ممنوعه (exclusion zone) در اطراف محل بلند کردن
بررسی شرایط جوی؛ باد غالباً عامل اصلی منع لیفت است — برای پنل‌های بزرگ حداقل سرعت باد مجاز را مطابق دستورالعمل‌ها رعایت کنید
استفاده از افراد واجد صلاحیت برای هدایت جرثقیل، مهاربندی و جوشکاری
بازرسی روزانه تجهیزات بالابری و قلاب‌ها، رکوردنگاری و شماره‌گذاری قطعات

 مشکلات متداول در نصب دیوار پیش ساخته و راه‌حل‌ها

کج شدن یا ناهمراستا بودن پنل بتنی: قبل از گروت کامل، شیم‌ گذاری و تراز مجدد انجام شود.
خلأ یا حفره در گروت: گروت غیرشکننده و پمپ مناسب و رعایت ویبره یا تزریق صحیح.
نفوذ آب در درزها: استفاده از نوار EPDM و درزگیر مناسب، تکرار آب‌بندی.
تغییرات حرارتی و پل حرارتی: اجرای thermal break و کنترل اتصال عایق.

چک‌لیست اجرایی (خلاصه)

قبل از نصب: کنترل نقشه، تراز فونداسیون، بررسی پنل و اتصالات، تهیه لیفت پلن
در نصب: کنترل نقاط باربرداری، تراز و شاقول، مهاربندی موقت، اجرای اتصال دائمی و گروت، درزگیری
پس از نصب: حذف مهاربندی موقت پس از سفت شدن گروت، تست آب‌بندی، کنترل نهایی ابعادی و ثبت گزارش کیفی

نقشه‌ها و تصاویر پیشنهادی

مقطع افقی و قائم درز میان دو پنل با جزئیات shear key، گروت و نوار آب‌بندی
دیاگرام rigging و نقاط باربرداری همراه با مرکز جرم
تصویر توالی نصب (sequence) با شماره‌های اجرایی
جزئیات پلیت تکیه‌گاه و شیم‌ها
 منابع و استانداردها
برای جزییات طراحی و ضوابط اجرایی به مراجع زیر مراجعه کنید:

ACI 318 (طراحی سازه بتنی)
Eurocode 2 / BS EN 1992
دستورالعمل‌ها و استانداردهای تولیدکنندگان قطعات پیش‌ساخته
مقررات ملی ساختمان و استانداردهای ملی بتن و سازه
